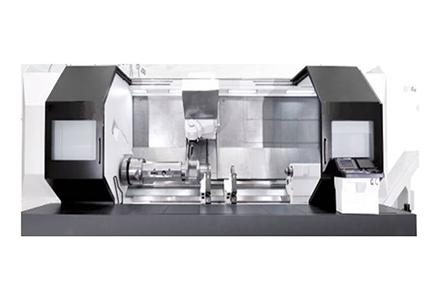

BH1000V 是一款具有五軸五聯動功能的臥式車銑復合加工中心。機床配置有 X、Y、Z、B、C1/C2 五軸，可實現車、銑、鏜、鉆、齒加工等工序復合加工；尤其適用于直線度、圓柱度、平行度、跳動要求小的高精加工、深孔加工及重型零件的加工。公司致力于復雜零件加工要求的分析，開發相關附件為每個用戶提供可定制的有效的整體解決方案。
產品特點：
●床身：床身采用球墨鑄鐵鑄造，機床剛性及穩定性好；
●主軸箱：機械主軸采用雙電機主從模式，連接齒輪箱，雙檔變速，主電機功率可選擇，主軸夾緊力可調，可根據用戶需求配置電主軸；
●傳動驅動：X/Y/Z 軸均配置雙電機，傳遞扭矩大，移動速度快，五軸全閉環控制，加工精度高；
●加工能力：工件一次裝夾完成多道工序加工，裝夾誤差少、生產效率高；

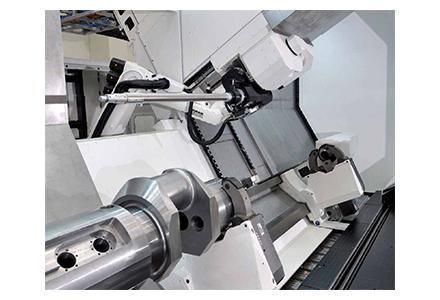

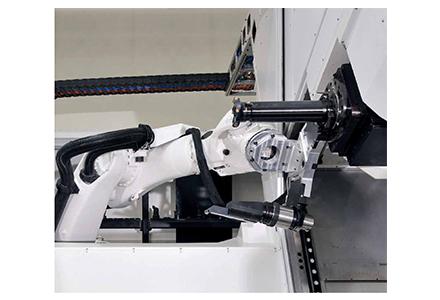

●刀庫：采用倉儲式刀庫，配備工業機器人實現刀具及附件頭快速更換，刀庫容量擴充方便，可根據用戶需求配置鏈?zhǔn)?/ 圓盤刀庫；
●主軸端跳、徑跳均小于 0.008，加工表面粗糙度可達到 Ra1.6。
適用行業：

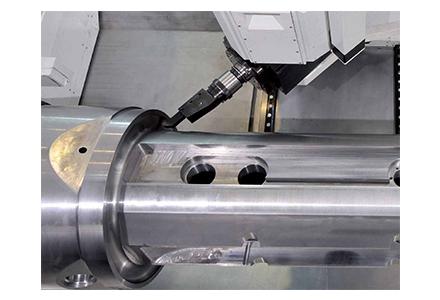

產品適用于能源領域的汽輪機轉子軸、水輪機傳動軸、發電機傳動軸、風電齒輪箱傳動軸等；其他領域的空氣壓縮機公轉子和母轉子、石油天然氣行業的深孔鉆頭等零件的復合加工。
|
BHR1000V機床參數表 |
||||||
|
項目 |
單位 |
參數 |
項目 |
單位 |
參數 |
|
|
工作區域 |
X軸 |
|||||
|
回轉直徑 |
mm |
1220 |
行程 |
mm |
1230(-30～﹢1200) |
|
|
兩頂尖距離 |
mm |
5000 |
最小設定單位 |
mm |
0.001 |
|
|
工件最大重量 |
Kg |
1000(盤類) 5000(軸類) |
Y軸 |
|||
|
車削主軸 |
快進速度 |
m/min |
40 |
|||
|
主電機功率100% |
kW |
30+30 |
最大進給力 |
N |
28500 |
|
|
最大卡盤速度 |
rpm |
1500 |
行程 |
mm |
700(-350～350) |
|
|
最大扭矩100% |
Nm |
5434 |
最小設定單位 |
mm |
0.001 |
|
|
標準卡盤直徑 |
mm |
630 |
Z軸 |
|||
|
軸承前端直徑 |
mm |
260 |
快進速度 |
m/min |
30 |
|
|
主軸通過直徑 |
mm |
185 |
最大進給力 |
N |
28800 |
|
|
主軸鼻端 |
DIN 55026 |
A15 |
行程 |
mm |
5500 |
|
|
C軸 |
最小設定單位 |
mm |
0.001 |
|||
|
最大轉速 |
rpm |
40 |
精度 |
|||
|
額定扭矩 |
Nm |
3800 |
定位精度X/Y/Z軸 |
全行程 |
mm |
0.008/0.008/0.03 |
|
最小分度角度 |
° |
0.001 |
定位精度B/C軸 |
″ |
7/7 |
|
|
行程范圍 |
° |
±n×360° |
重復定位精度X/Y/Z軸 |
mm |
0.005/0.005/0.015 |
|
|
銑削主軸 |
重復定位精度B/C軸 |
″ |
5/5 |
|||
|
銑削電機功率 |
kW |
64 |
加工精度 |
|
IT6 |
|
|
轉速 |
rpm |
3000 |
加工工件圓度 |
mm |
0.004/Φ150 |
|
|
額定扭矩 S1(100%) |
Nm |
574 |
加工工件直徑的一致性 |
mm |
0.010/Φ150×300 |
|
|
刀柄 |
|
HSK-A100 |
加工工件平面度 |
mm |
0.015/Φ300 |
|
|
軸承前端直徑 |
mm |
130 |
加工工件粗糙度 |
μm |
Ra1.6 |
|
|
B軸 |
尾座 |
|||||
|
最大轉速 |
rpm |
16 |
套筒直徑 |
mm |
260 |
|
|
額定輸出扭矩 |
Nm |
1500 |
套筒行程 |
mm |
250 |
|
|
鼠齒盤分度角度 |
° |
1 |
刀庫 |
|||
|
最小分度角度 |
° |
0.001 |
刀庫類型 |
|
雙圓盤刀庫 |
|
|
擺角范圍 |
° |
-100～+100 |
數量 |
把 |
60 |
|
|
鎖緊扭矩(固定角度加工) |
Nm |
15000 |
最大刀具長度 |
mm |
500 |
|
|
鎖緊扭矩(任意角度加工鎖緊) |
Nm |
2400 |
最大刀盤直徑(滿刀/凌空) |
mm |
Φ110/Φ160 |
|
|
X軸 |
最大刀具重量 |
kg |
18 |
|||
|
快進速度 |
m/min |
40 |
數控系統 |
|||
|
最大進給力 |
N |
27000 |
華中HNC-10 |
|||
