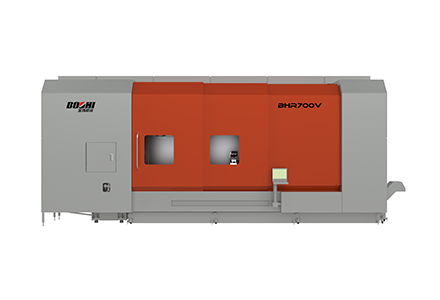

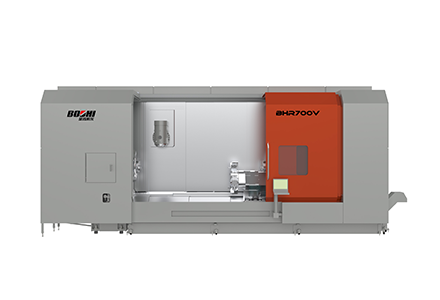

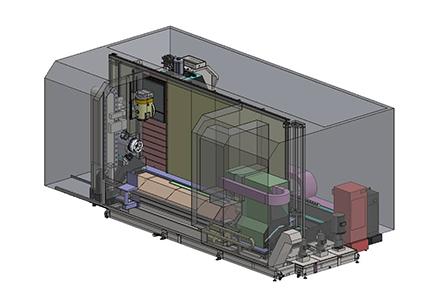

BHR700V臥式車銑復合加工中心是寶雞機床集團有限公司采用先進研發手段開發臥式五軸車銑加工中心產品，機床采用臥式對列雙主軸布局，車銑刀具回轉B軸與工件C軸結構，機床采用高速車、銑電主軸，滾柱線軌導軌副，車銑鏈?zhǔn)降稁欤瑱C(jī)床具有5軸聯動、車銑復合、高速高精度等特點。
設備用于對復雜零件的精密車、銑復合加工，廣泛應用于航空航天、船舶、汽車、模具等制造業，特別適合航空、能源、油氣、擠出機螺桿、塑料機械、曲軸及通用加工領域，為用戶提供客戶化的加工方案。
|
項目 |
單位 |
標準規格 |
副主軸規格 |
||
|
加工范圍 |
床身上的回轉直徑 |
mm |
φ700 |
φ700 |
|
|
最大加工直徑（上/下刀架） |
mm |
φ700 |
φ700 |
||
|
最大加工長度 |
mm |
1594 |
1594 |
||
|
主軸過棒料能力 |
mm |
φ80 |
φ80 |
||
|
工件主軸承重能力 |
kg |
盤300，軸700 (盤650，軸700) |
盤300，軸700 (盤650，軸700) |
||
|
行程 |
X軸 |
mm |
845 |
845 |
|
|
Z軸 |
mm |
1675 |
1675 |
||
|
中心架 |
mm |
1265 |
- |
||
|
W軸(第2主軸或尾座) |
mm |
1270 |
1570 |
||
|
Y軸 |
mm |
430(±215) |
430(±215) |
||
|
B軸 |
deg |
-30~+210 |
-30~210 |
||
|
C軸 |
deg |
旋轉軸 |
旋轉軸 |
||
|
進給 |
快速進給速度 X軸 |
m/min |
36 |
36 |
|
|
Z軸 |
m/min |
36 |
36 |
||
|
Y軸 |
m/min |
36 |
36 |
||
|
W軸 |
m/min |
8 |
30 |
||
|
B軸 |
r/min |
40 |
40 |
||
|
C軸 |
r/min |
200 |
200 |
||
|
導軌方式 X/Y/Z/W |
|
滾柱線性導軌 |
|||
|
第１主軸 |
卡盤尺寸 |
inch |
10" |
||
|
轉速 |
r/min |
max 4000 |
|||
|
電機功率(S6-40%/S1-100%) |
kw |
37.8/20.9 |
|||
|
額定/最大扭矩 |
Nm |
200/330 |
|||
|
最小分辨率(C1軸) |
deg |
0.0001 |
|||
|
主軸鼻端 |
- |
A2-8 |
|||
|
主軸通孔直徑 |
mm |
φ91 |
|||
|
主軸軸承內徑 |
mm |
φ130 |
|||
|
C1軸鎖緊扭矩 |
Nm |
1800 |
|||
|
第2主軸 |
卡盤尺寸 |
inch |
- |
10" |
|
|
轉速 |
r/min |
- |
max 4000 |
||
|
電機功率(S6-40%/S1-100%) |
kw |
- |
37.8/20.9 |
||
|
額定/最大扭矩 |
Nm |
- |
200/330 |
||
|
最小分辨率(C2軸) |
deg |
- |
0.0001 |
||
|
主軸鼻端 |
- |
- |
A2-8 |
||
|
主軸通孔直徑 |
mm |
- |
φ91 |
||
|
主軸軸承內徑 |
mm |
- |
φ130 |
||
|
C2軸鎖緊扭矩 |
Nm |
- |
1800 |
||
|
上刀架 |
刀具形式 |
|
HSK-A63(CAPTO C6) |
||
|
B軸鎖緊分度角度 |
deg |
任意角度 |
|||
|
B軸傳動方式 |
|
電機直驅 |
|||
|
B軸分度時間 |
s |
1/90° |
|||
|
B軸額定輸出扭矩(S1-100%) |
Nm |
1000 |
|||
|
B軸最大輸出扭矩 |
Nm |
2000 |
|||
|
B軸鎖緊扭矩 |
Nm |
3000 |
|||
|
刀具安裝位置 |
把 |
1 |
|||
|
車削刀具尺寸 外徑／內徑 |
mm |
□25/40 |
|||
|
銑主軸轉速 |
r/min |
max 12000 |
|||
|
銑主軸功率(S6-40%/S1-100%) |
kw |
41.8/35 |
|||
|
銑主軸額定/最大扭矩 |
Nm |
83/100 |
|||
|
銑主軸鎖緊扭矩 |
Nm |
480 |
|||
|
中心出水壓力 |
MPa |
2.4(Max 10) |
|||
|
尾座 |
錐孔的形式 |
|
MT-5 |
- |
|
|
尾座套筒移動量 |
mm |
100 |
- |
||
|
ATC |
刀柄形式 |
|
HSK-A63(CAPTO C6) |
||
|
刀具收納把數 |
把 |
40（80、120） |
|||
|
刀具最大直徑 |
mm |
φ90/φ125(無相鄰接刀具) |
|||
|
最大刀具長度 |
mm |
500 |
|||
|
最大刀具重量 |
kg |
12 |
|||
|
NC裝置 |
SIEMENS |
|
SIEMENS ONE (華中數控848) |
||
|
動力源 |
電源/容量 |
V/kVA |
AC3~380V±10%/75 |
||
|
電源頻率 |
Hz |
50±1 |
|||
|
氣源壓力 |
MPa |
≥0.6 |
|||
|
氣源流量（ANR:標準狀態） |
L |
550 |
|||
|
容量 |
水箱 |
L |
500（含CTS水箱容積） |
||
|
液壓油 |
L |
30 |
|||
|
水冷機 |
L |
70 |
|||
|
外形尺寸 |
長×寬×高 |
mm |
7450×3330×3250（含排屑器等） |
||
|
凈重/毛重 |
|
kg |
19300/19600（標配） |
||
